Kako se mjeri otpor otpornika?

Bok tamo! Kao dobavljača otpornika, često me pitaju kako se mjeri otpor otpornika. To je ključna tema, posebno za one koji se bave elektronikom i elektrotehnikom. Dakle, zaronimo odmah i istražimo različite metode za mjerenje otpora otpornika.

Zašto je mjerenje otpora važno

Prije nego što prijeđemo na metode mjerenja, razgovarajmo nakratko o tome zašto je mjerenje otpora toliko važno. Otpor je temeljno svojstvo otpornika i ono određuje kolika će struja teći kroz krug za određeni napon. Drugim riječima, pomaže kontrolirati protok električne energije u krugu. Bez obzira gradite li jednostavan LED krug ili složeni elektronički uređaj, točno mjerenje otpora bitno je za ispravan rad kruga.

Osnove otpora

Otpor se mjeri u ohmima (Ω), nazvanim po njemačkom fizičaru Georgu Simonu Ohmu. Ohmov zakon kaže da je struja (I) koja teče kroz vodič između dviju točaka izravno proporcionalna naponu (V) u dvije točke i obrnuto proporcionalna otporu (R) između njih. Matematički se izražava kao V = IR.

Mjerenje otpora multimetrom

Jedan od najčešćih i najjednostavnijih načina za mjerenje otpora otpornika je korištenje multimetra. Multimetar je svestrani alat koji može mjeriti napon, struju i otpor. Evo kako ga možete koristiti za mjerenje otpora:

1. Postavite multimetar na način otpora: Većina multimetara ima namjensku postavku otpora, obično označenu simbolom ohma (Ω). Okrenite kotačić na multimetru na ovu postavku.
2. Isključite strujni krug: Prije mjerenja otpora otpornika u krugu, provjerite je li napajanje isključeno. Mjerenje otpora dok je uređaj uključen može dati netočna očitanja i čak oštetiti multimetar.
3. Spojite sonde: Spojite crvenu sondu na pozitivni terminal, a crnu sondu na negativni terminal multimetra. Zatim dodirnite sonde na dva kraja otpornika. Provjerite imaju li sonde dobar kontakt s vodovima otpornika.
4. Pročitajte vrijednost otpora: Nakon što su sonde spojene na otpornik, multimetar će prikazati vrijednost otpora. Pročitajte vrijednost na zaslonu. Neki multimetri mogu imati značajku automatskog odabira raspona koja automatski odabire odgovarajući raspon za otpor koji se mjeri.

Mjerenje otpora pomoću Wheatstoneovog mosta

Druga metoda za mjerenje otpora je korištenje Wheatstoneovog mosta. Wheatstoneov most je električni krug koji se koristi za mjerenje nepoznatog električnog otpora balansiranjem dva kraka premosnog kruga, od kojih jedan krak uključuje nepoznatu komponentu. Evo kako to funkcionira:

1. Postavite Wheatstoneov most: Wheatstoneov most se sastoji od četiri otpornika raspoređena u obliku dijamanta. Tri otpornika imaju poznate vrijednosti, a četvrti je nepoznati otpornik čiji otpor želite izmjeriti.
2. Primijenite napon: Primijenite napon preko mosta. To stvara potencijalnu razliku preko mosta.
3. Podesite poznate otpornike: Podesite vrijednosti poznatih otpornika dok se most ne uravnoteži. Kad je most uravnotežen, kroz galvanometar (uređaj koji se koristi za otkrivanje malih struja) ne teče struja.
4. Izračunajte nepoznati otpor: Nakon što je most uravnotežen, možete izračunati vrijednost nepoznatog otpornika pomoću poznatih vrijednosti drugih otpornika i principa Wheatstoneovog mosta.

Mjerenje otpora u strujnom krugu

Mjerenje otpora otpornika u krugu može biti malo veći izazov nego mjerenje samog otpornika. To je zato što druge komponente u krugu mogu utjecati na mjerenje otpora. Evo nekoliko savjeta za mjerenje otpora u krugu:

1. Izolirajte otpornik: Ako je moguće, izolirajte otpornik od ostatka kruga prije mjerenja njegovog otpora. To se može učiniti odspajanjem otpornika iz strujnog kruga ili korištenjem metode koja se naziva "plutajući" otpornik.
2. Uzmite u obzir učinke drugih komponenti: Ako ne možete izolirati otpornik, trebate uzeti u obzir učinke drugih komponenti u krugu. To može uključivati ​​korištenje naprednijih tehnika mjerenja ili izračuna.

Naši otpornički proizvodi

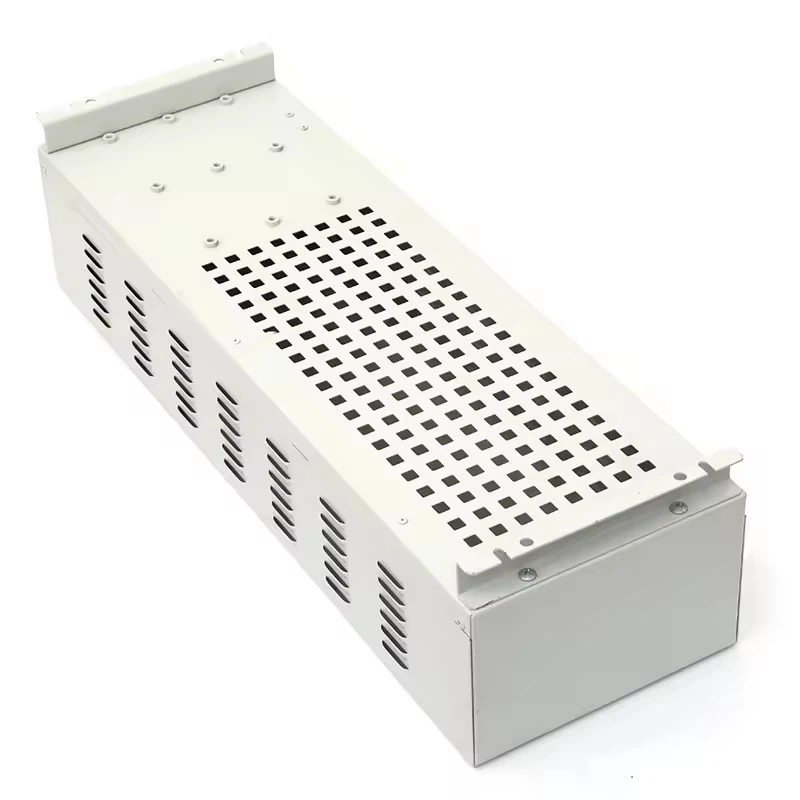

U našoj tvrtki nudimo širok izbor visokokvalitetnih otpornika za različite primjene. Bilo da trebate aBanka opterećenjaza ispitivanje električnih sustava ili aVisokonaponska aluminijska kutija kočionog otpornika bez grešakaza industrijske primjene, pokrivamo vas. NašeTip terminala otpornik aluminijskog kućištatakođer je popularan izbor zbog svoje izdržljivosti i performansi.

Zaključak

Mjerenje otpora otpornika važna je vještina za svakoga tko radi s elektronikom ili električnim krugovima. Bez obzira koristite li multimetar, Wheatstoneov most ili druge metode, točno mjerenje otpora bitno je za ispravan rad kruga. Ako imate bilo kakvih pitanja o mjerenju otpora ili trebate pomoć pri odabiru pravog otpornika za svoju primjenu, slobodno nas kontaktirajte. Tu smo da vam pomognemo sa svim vašim potrebama za otpornicima. Započnimo razgovor i istražimo kako naši otpornici mogu ispuniti vaše zahtjeve.

Reference

• Ohm, GS (1827). Galvanski lanac, matematički obrađen. Berlin: TH Riemann.
• Horowitz, P. i Hill, W. (1989). Umjetnost elektronike. Cambridge University Press.
