Glavna aplikacija

Kada se pretvarač frekvencije uspori i zaustavi, motor će biti u stanju generiranja. Kada napon istosmjerne sabirnice frekvencijskog pretvarača poraste do određene vrijednosti, kočna jedinica će automatski otvoriti funkciju kočenja (tj. spojiti otpor kočenja) i trošiti energiju kroz otpor. Serija CDBR-F je uloga kočionih jedinica za usporavanje motora u procesu obnovljive energije, potrošnja energije u obliku kočionog otpornika, pretvarač frekvencije za učinak kočenja i skraćivanje vremena kočenja pretvarača. Primijeni na sve pretvarače s pregrijavanjem protoka lGBT izlazna funkcija kvara alarma je najsigurniji kočni modul.

Značajke proizvoda

Početni napon kočenja (V)	(380V ) DC630/660/690/730/760V (±10V) 5 podesivi, (690V) DC990-1155V napon između bilo kojeg podesivog
Maksimalna pogreška histereze	oko 16V
Signal sinkronizacije	preporučuje se ne više od 3 paralelna stroja
Greška zaštite radijatora od pregrijavanja	temperaturna sklopka {{0}} stupanj RELEJ kontakt 0.6A, 250VAC/2A, 30VDC (Ta, Tb, Tc) (neki modeli ne dolaze s izlaznom točkom kvara rad ventilatora
Temperatura	temperatura modula prelazi 45 stupnjeva C kada je ventilator počeo raditi (neki strojevi ne dolaze s ventilatorom kako bi prevladali u naravi)
Temperatura okoline	-10 stupanj ~+40 stupanj (bez smrzavanja)
Temperatura skladištenja	-10 stupanj ~+50 stupanj
Vlažnost	90% RH (bez smrzavanja)
Vibracija	1G na 10~20HZ,0.2G na 20~50HZ

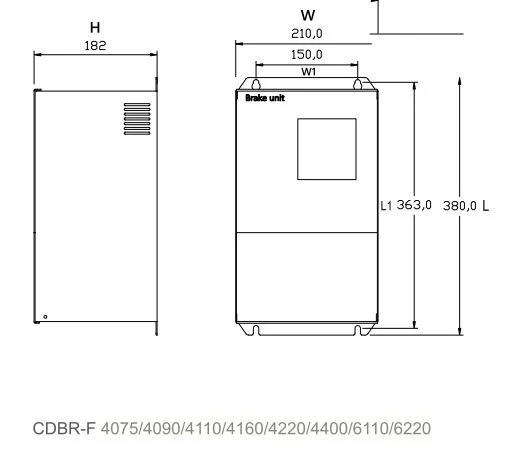

Dijagram

product-522-453

Specifikacija tipa

Proizvod Tip	Nazivna struja	Vrhunska struja	Minimalni otpor	Veličina (mm)					Terminal
Proizvod Tip	Nazivna struja	Vrhunska struja	Minimalni otpor	L	W	H	L1	W1	Terminal
CDBR-F6110	35A	100A	15Ω	380	210	182	363	150	M8
CDBR-F6220	70A	200A	5.5Ω	380	210	182	363	150	M8
CDBR-F6300	85A	300A	3.8Ω	380	210	182	363	150	M8
CDBR-F6400	120A	500A	2.4Ω	380	210	182	363	150	M8

Prednosti

Kako su radni uvjeti kočione jedinice kratkotrajni rad, to jest, svaki put kada je vrijeme uključivanja vrlo kratko, u vremenu uključivanja, porast temperature je daleko manji od stabilnosti porasta temperature, svaki put kada je napajanje nakon prekida vremena duže, u vremenu prekida, temperatura je dovoljna da padne na istu temperaturu okoline, tako da će se snaga kočionog otpornika znatno smanjiti, a cijena je također smanjena.
Budući da je IGBT samo vrijeme kočenja na razini ms. Osim toga, budući da postoji samo jedan IGBT, vrijeme kočenja je na razini ms, zahtjevi za indeks uključivanja i isključivanja energetske cijevi su niski, a čak zahtijevaju da vrijeme isključivanja bude što kraće, kako bi se smanjio napon impulsa isključivanja, kako bi se zaštitila strujna cijev.
Kontrolni mehanizam je također relativno jednostavan, implementacija je relativno laka.
